总平面图
Design Drawings

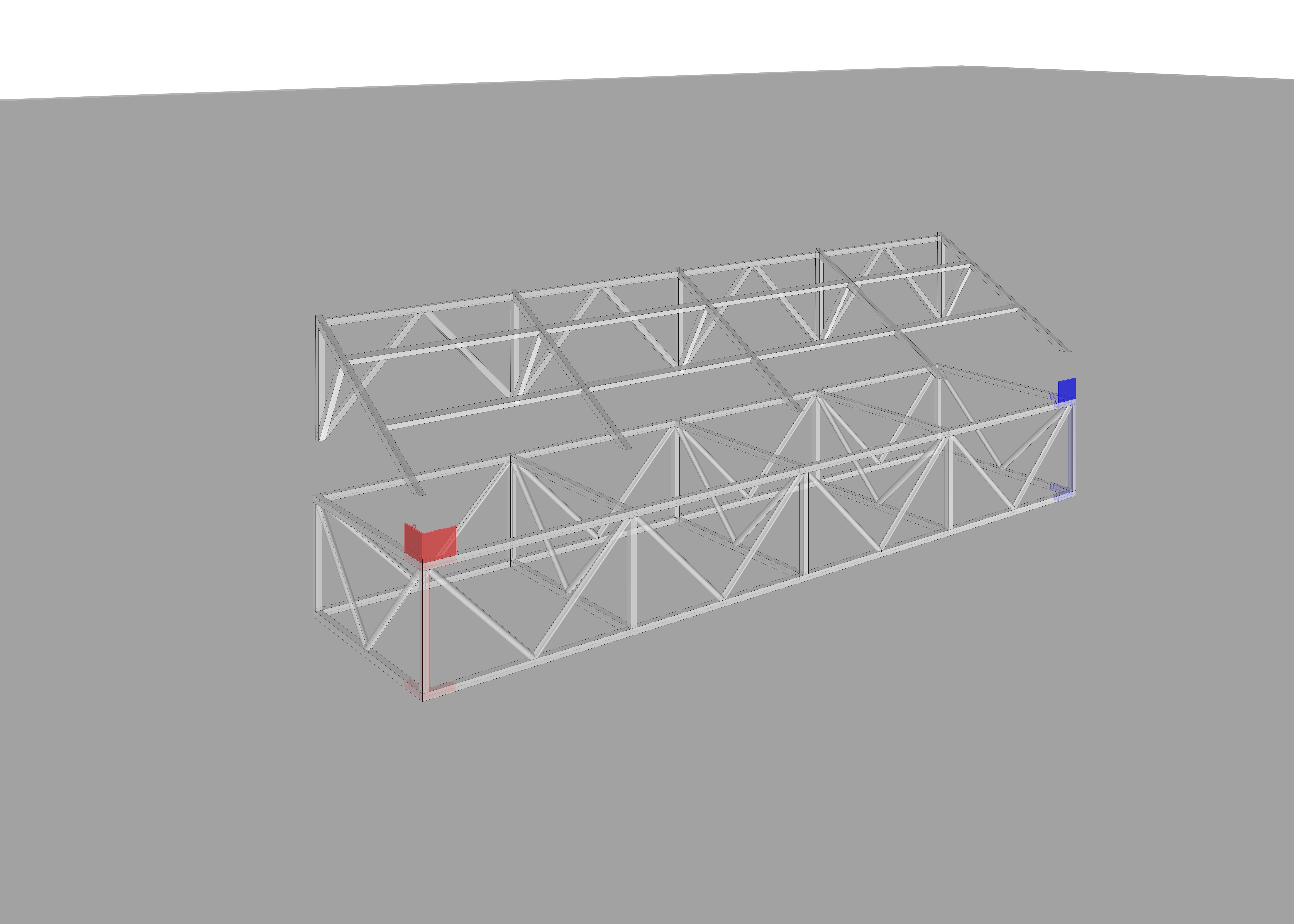

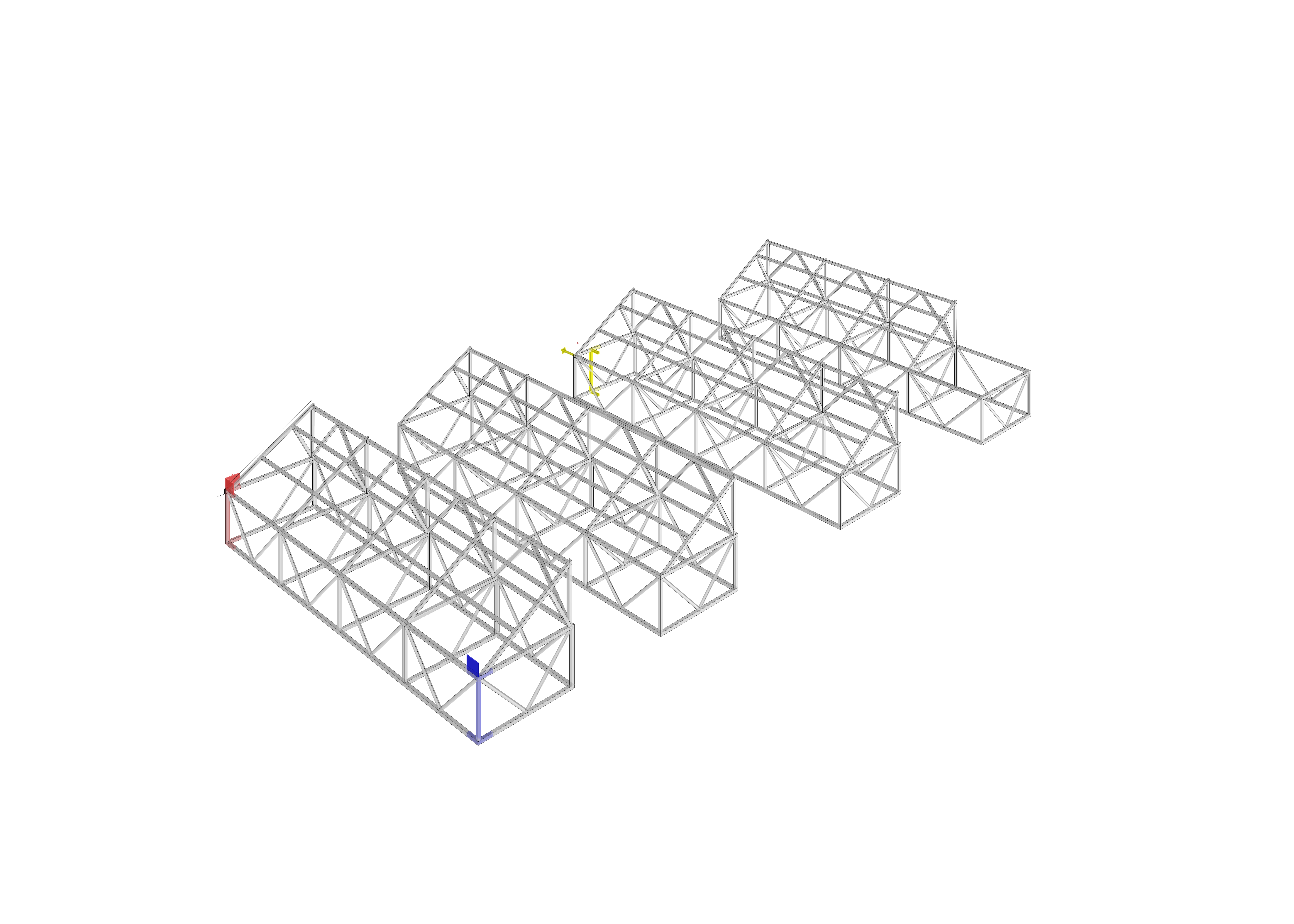

整体钢结构在工厂就焊接为一部分，其中红色，蓝色和部分是预埋在钢结构中的套筒，由套筒伸出耳板作为拉索的锚固点，使局部受力传动到整个网架.

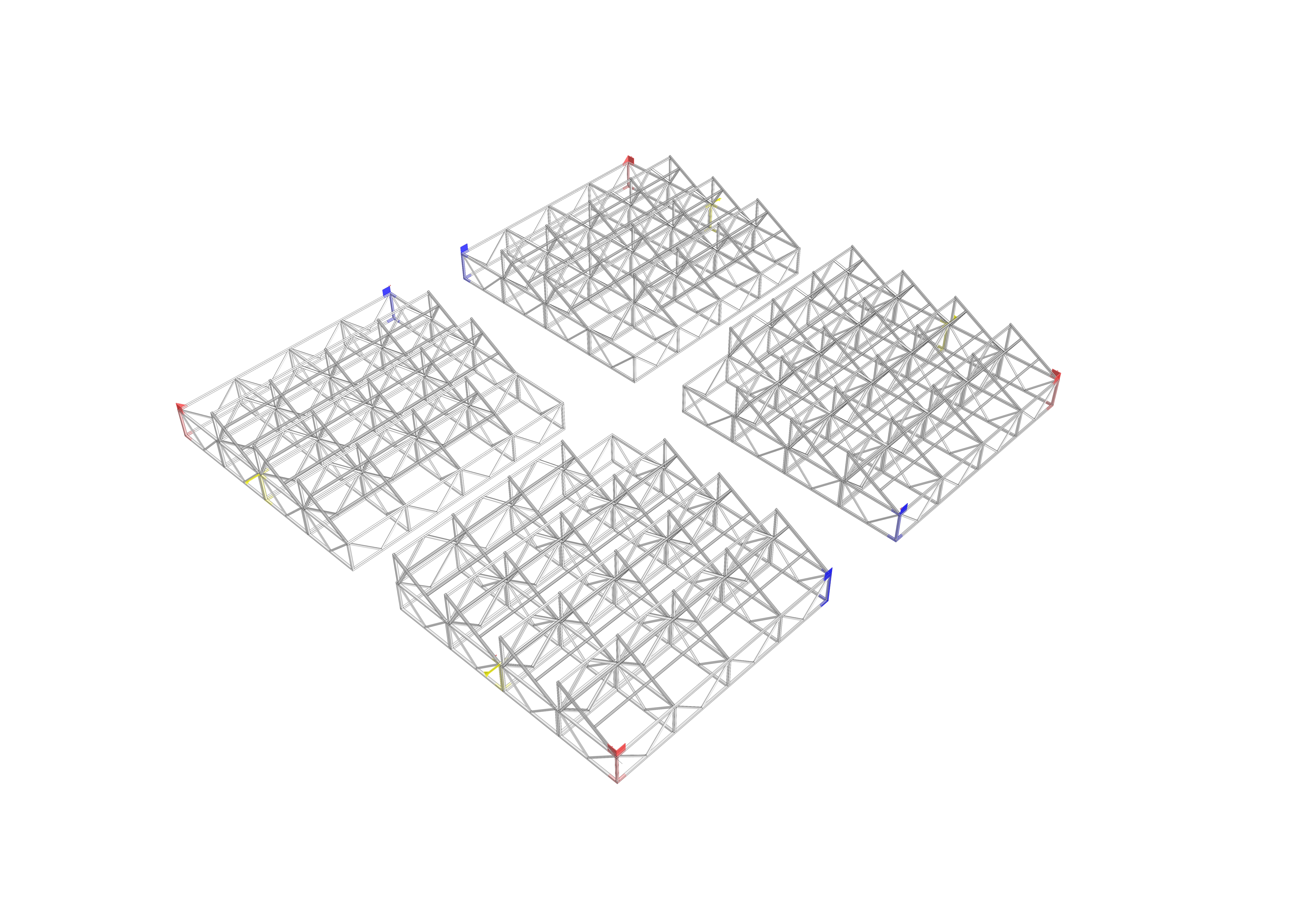

四个组装好的网架现场通过螺栓连接在一起，四个连接好的小屋架最终吊装组成整体屋面网架。

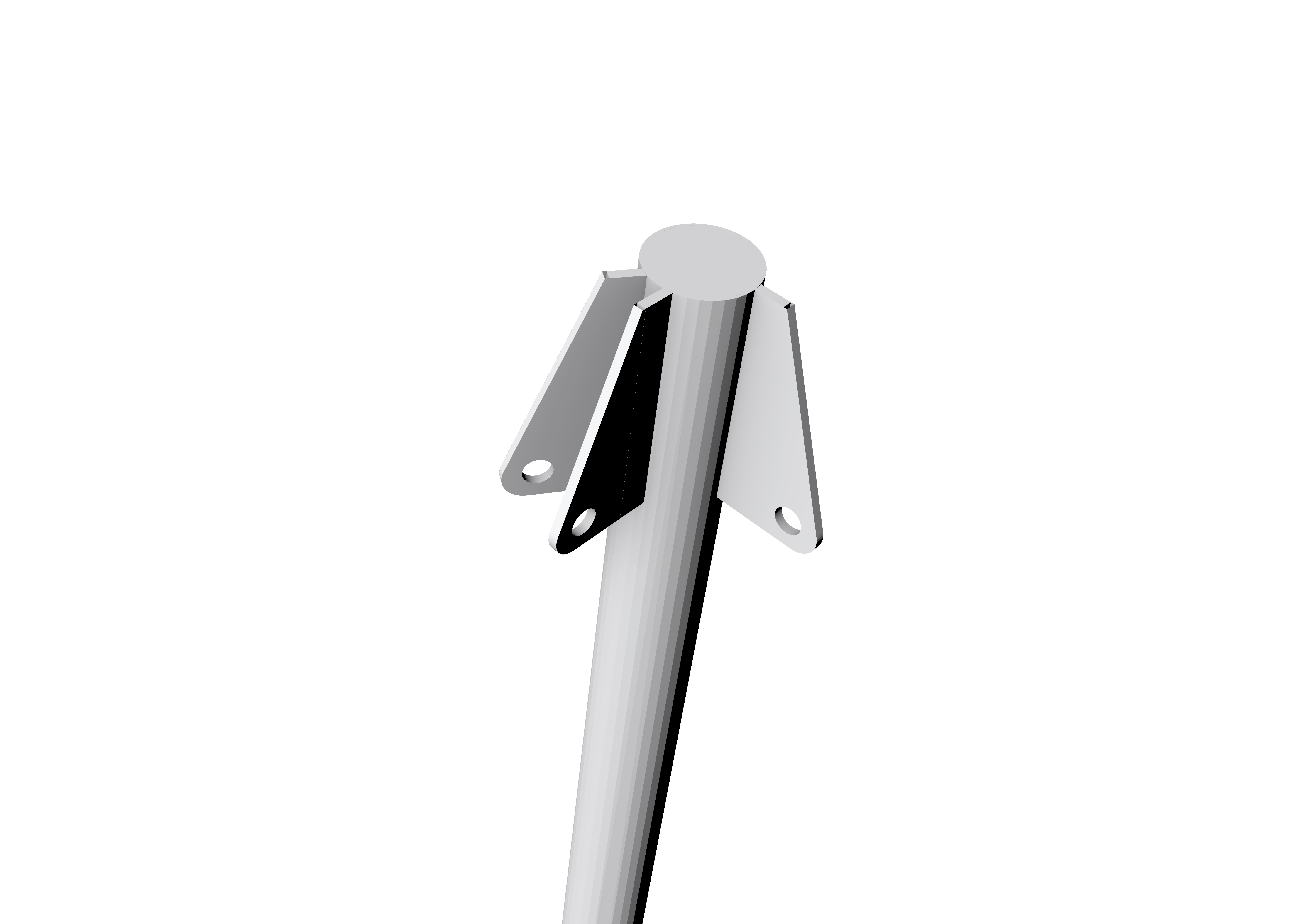

柱头耳板细节

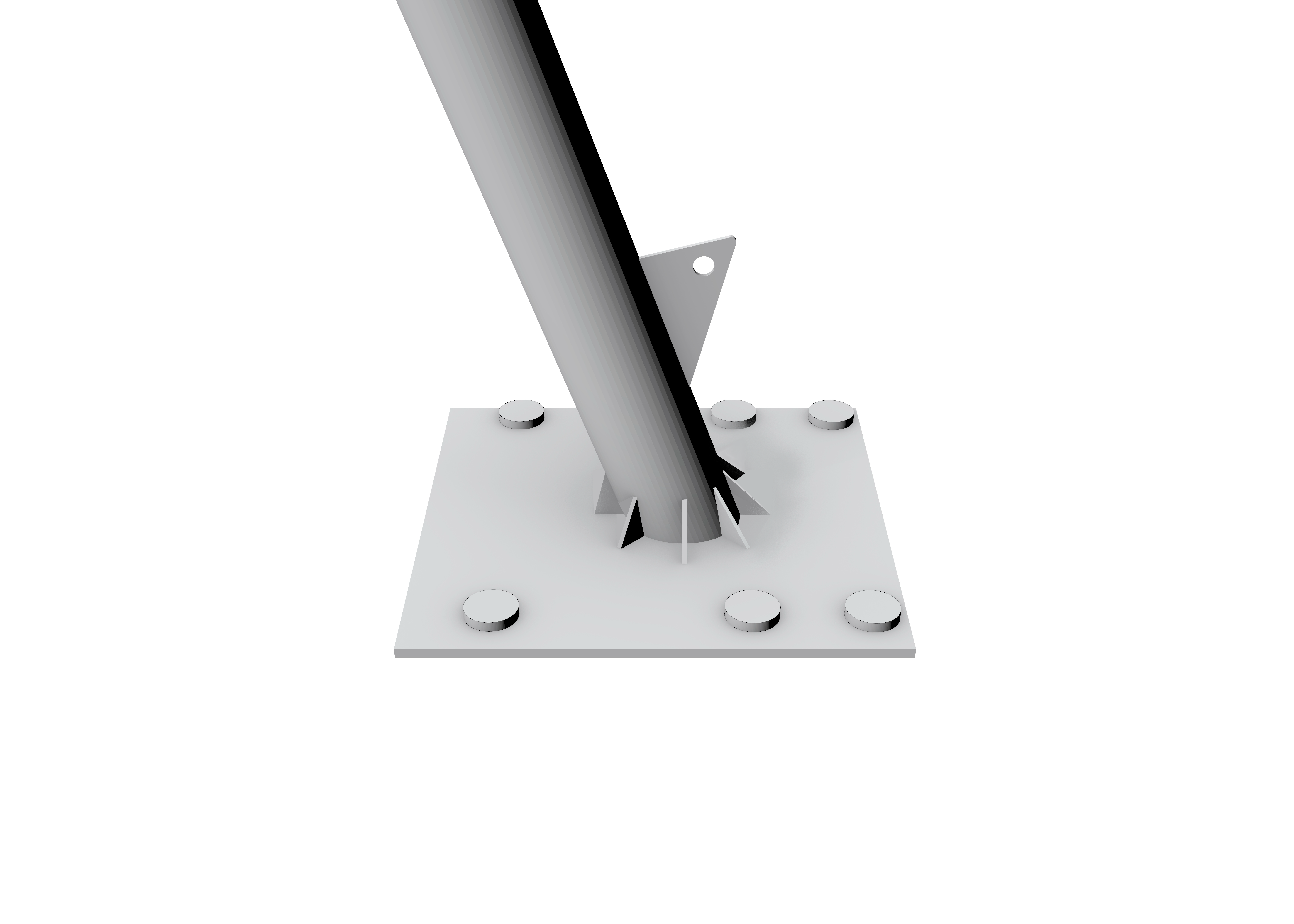

柱底耳板细节

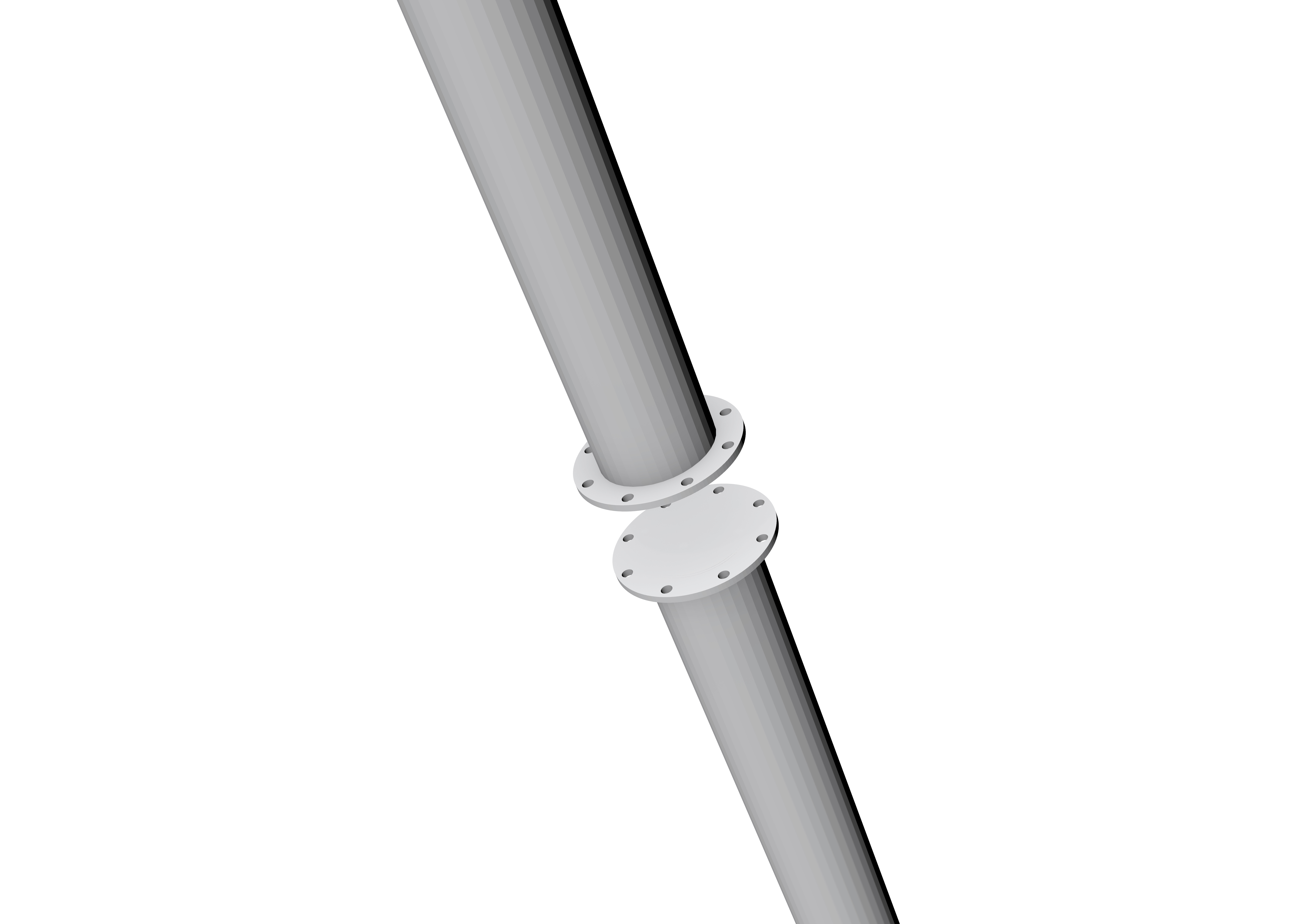

上下两段柱连接处法兰盘细节

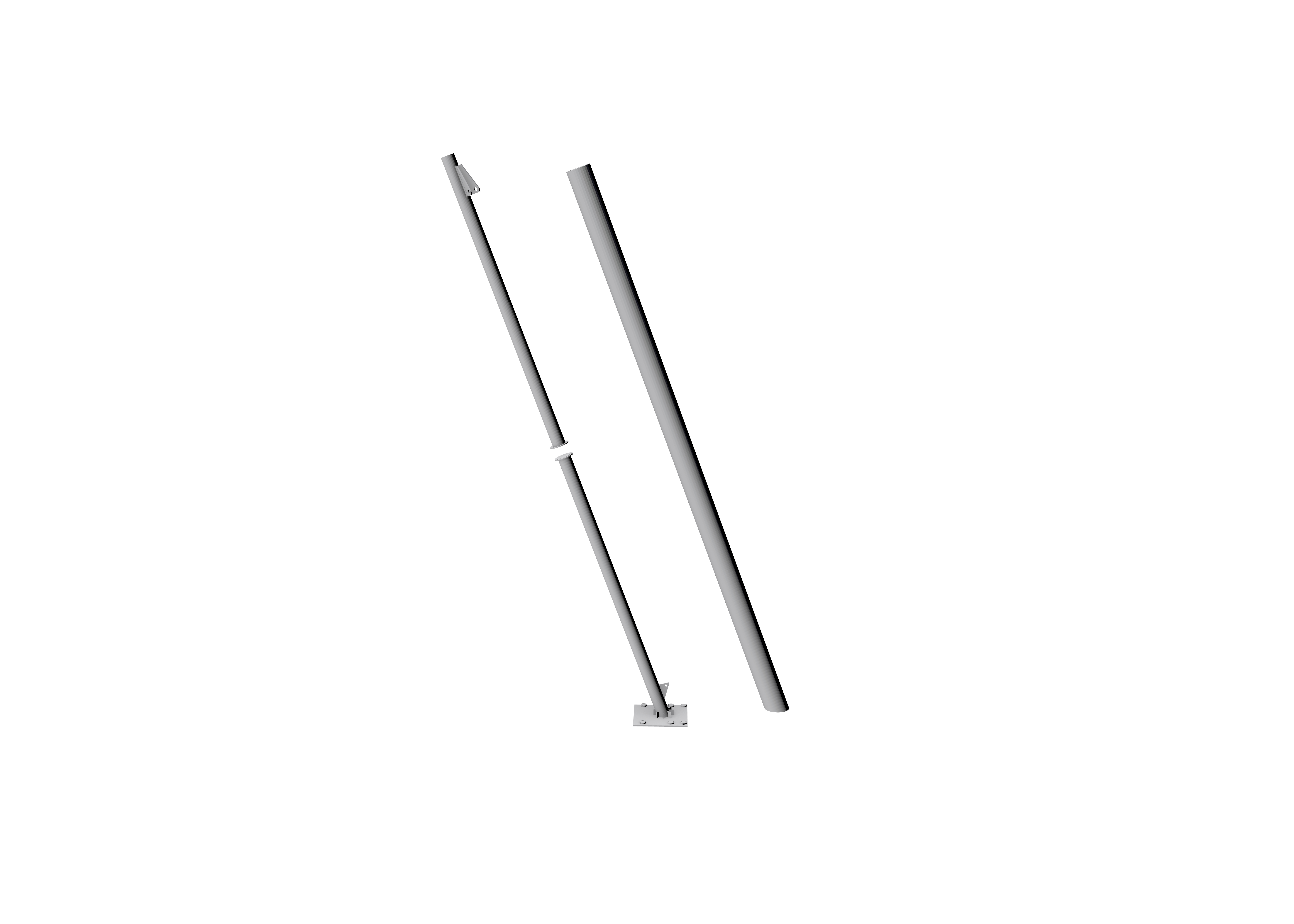

圆钢管柱外套筒
圆钢管柱规格：Φ219×6mm，L=10m，倾斜20°：
分段方式：切为 下段5m + 上段5m。每段两端焊外法兰盘：法兰外径 =Φ320，法兰厚度δ=14mm，螺栓分布圆 Φ280
8M20 高强螺栓，均匀分布。
法兰与钢管连接处设环形加劲肋。
拆分为上下两段，方便运输，利用螺栓现场组装快速。
现场安装好钢管柱后，外侧利用定位撑环固定外侧的装饰套筒，套筒处预留耳板传出的位置，既能使柱身更美观，也可以抵御高原日晒对柱身结构的影响。
