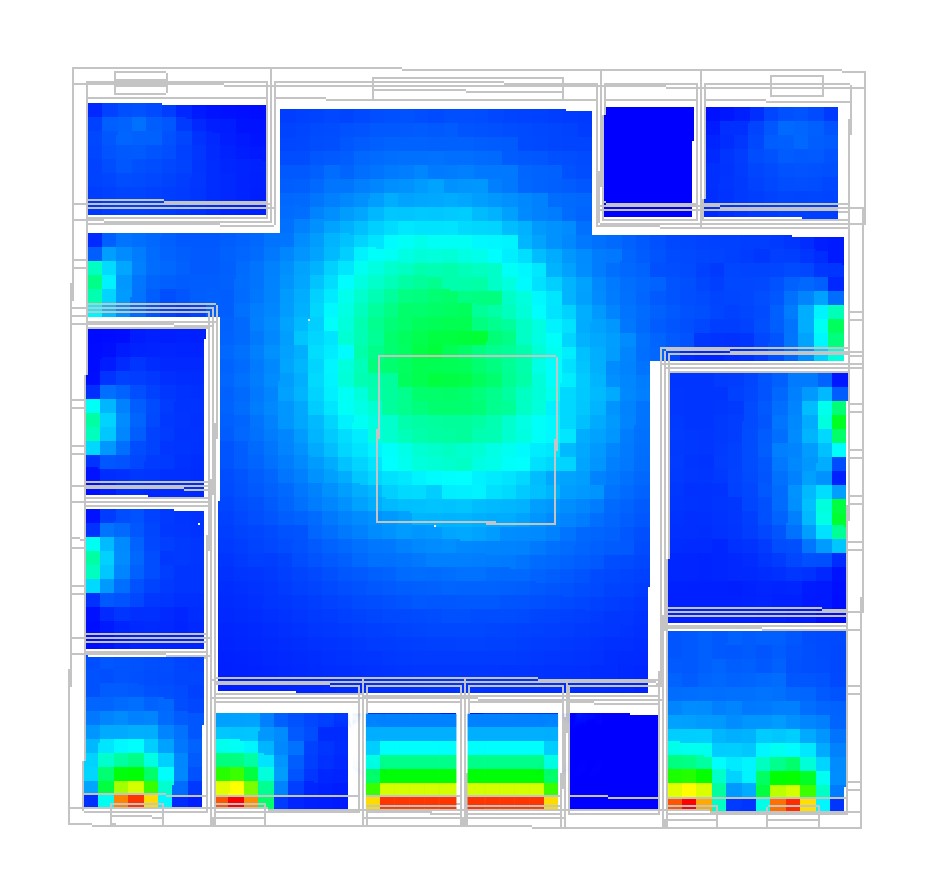

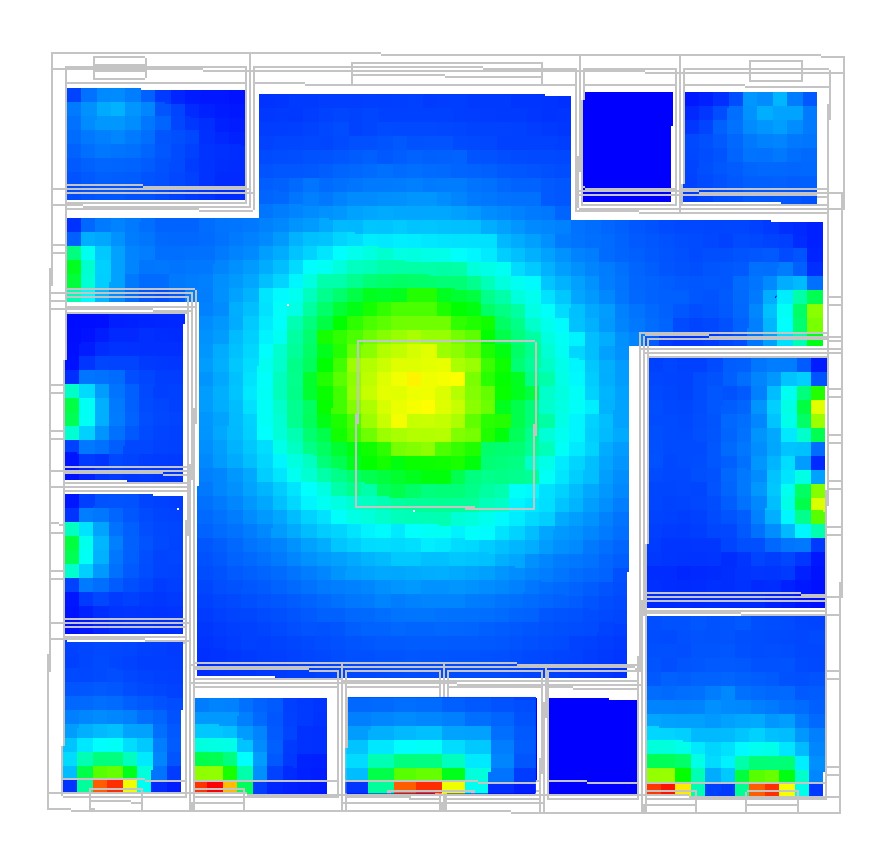

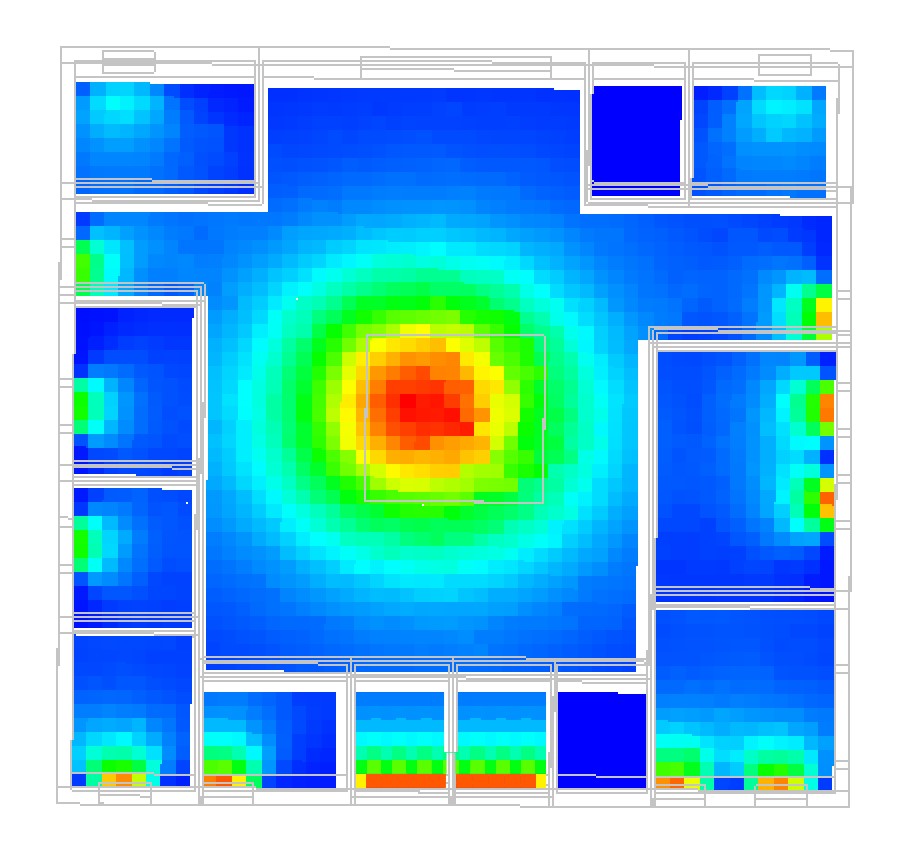

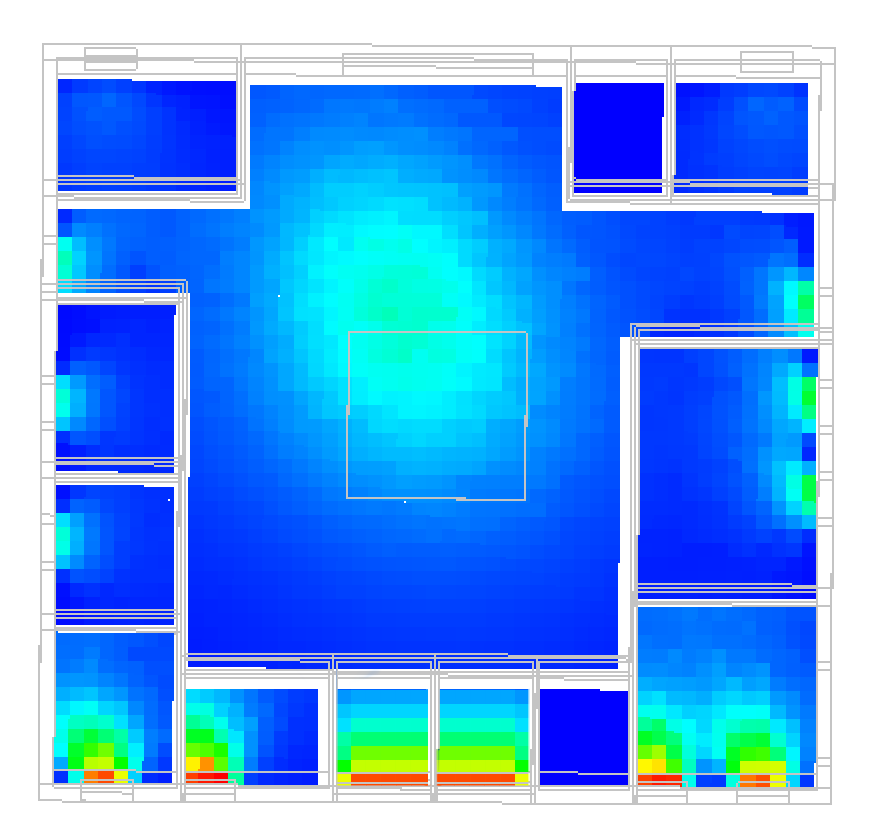

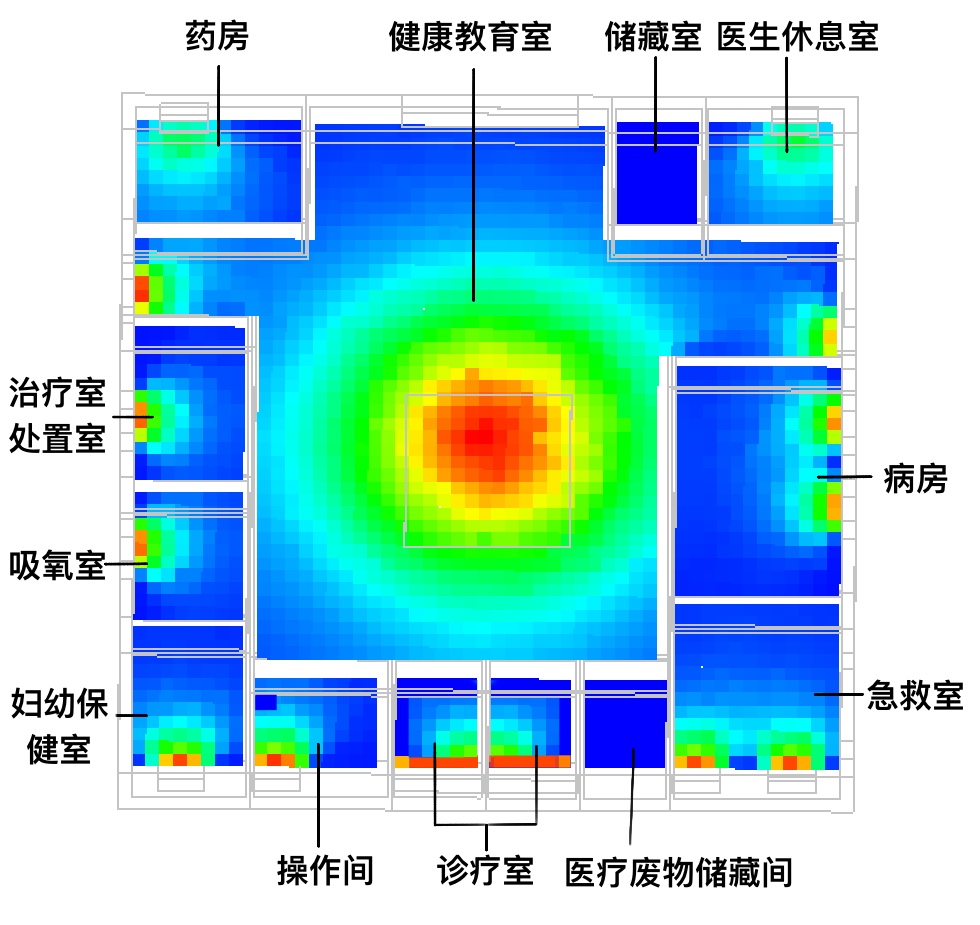

结构受力分析

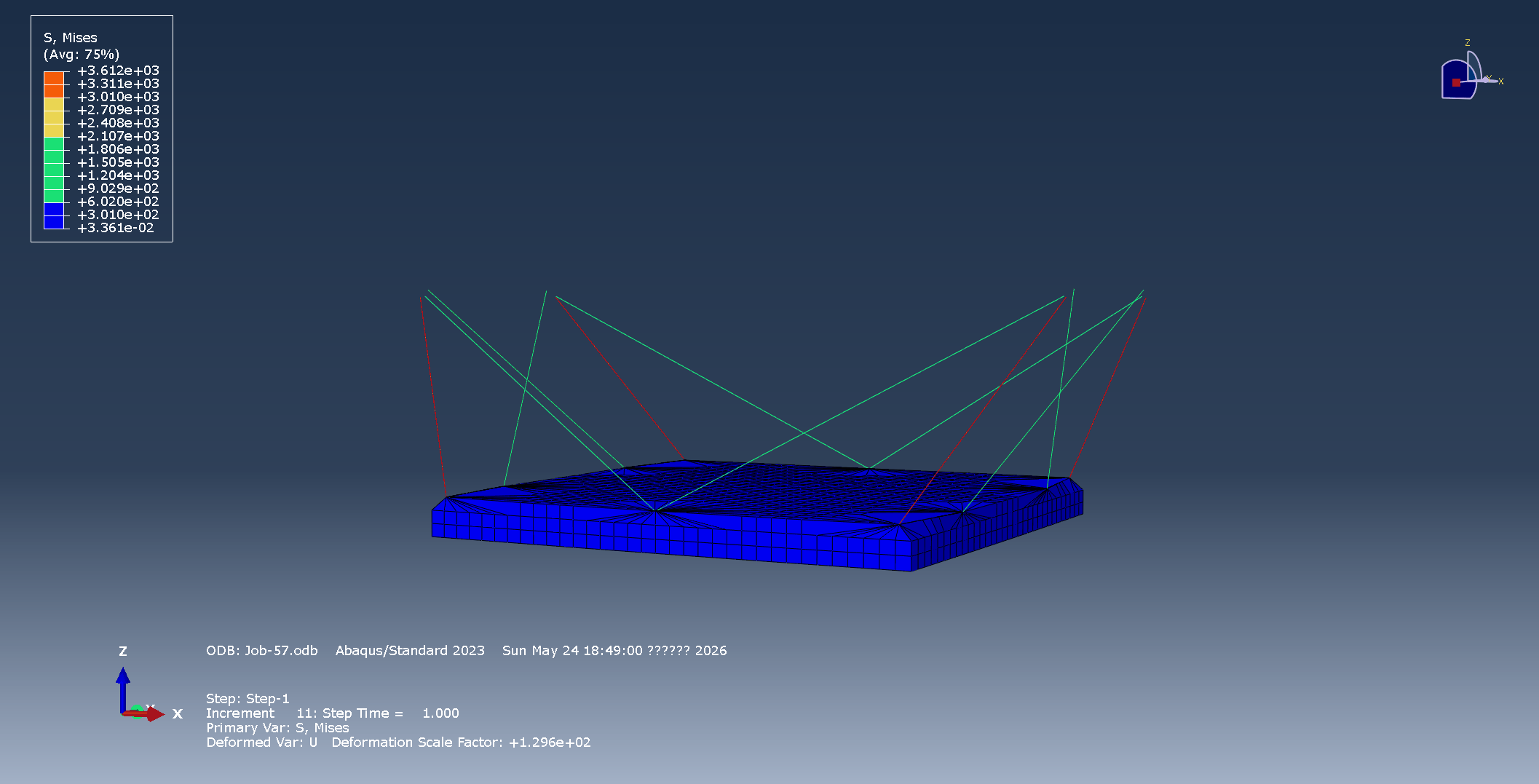

为了对拉索的受力情况进行模拟分析，采用abaqus软件对12根拉索的内部应力进行有限元分析，模拟拉索的静力加载下的受力情况。本次模拟采用15.2mm钢绞线进行应力分析计算，屋面仅加载重力，根据屋面结构材料及维护材料的质量计算，取加载质量为20t。（其中分析模型单位为cm，t。应力分析结果如下图示意：
选用 公称直径 15.2 mm（可按 15.4 mm 计）高强预应力钢绞线，规格 1×7–1860 级，主要参数如下：
·公称直径：d=15.2 mm
·有效截面积：A=140 mm²=1.4 cm²
·抗拉强度标准值：fptk=1860 MPa
·条件屈服强度（0.2%）：fptk≈ 1440 MPa
·设计允许应力（按安全系数 K=2.5 ∼ 3.0）：≈620~744MPa

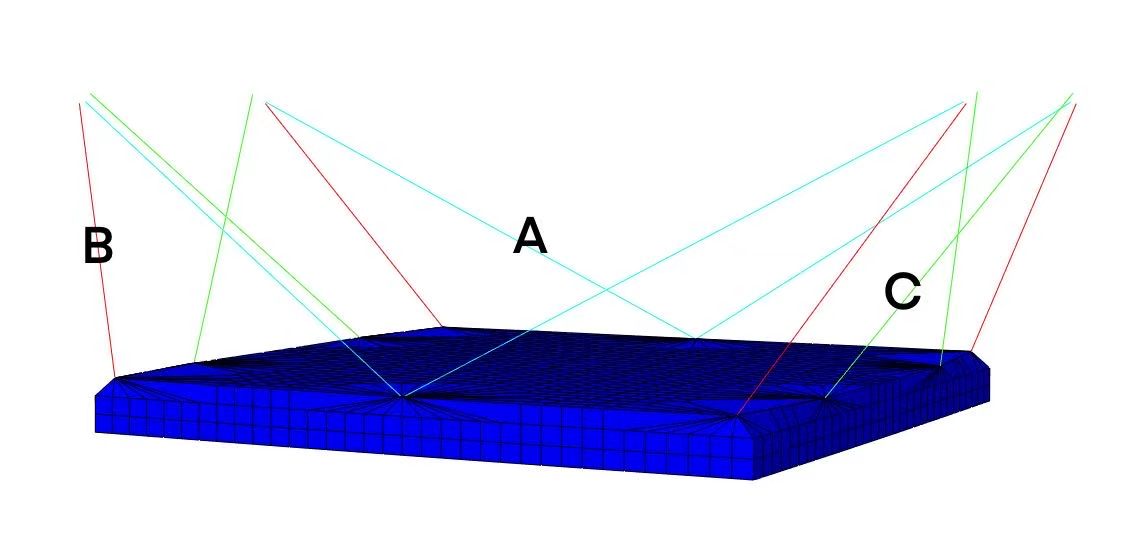

结论：根据表中结果，工作应力仅为屈服强度的 25%、为允许应力的 58%，满足强度安全要求。

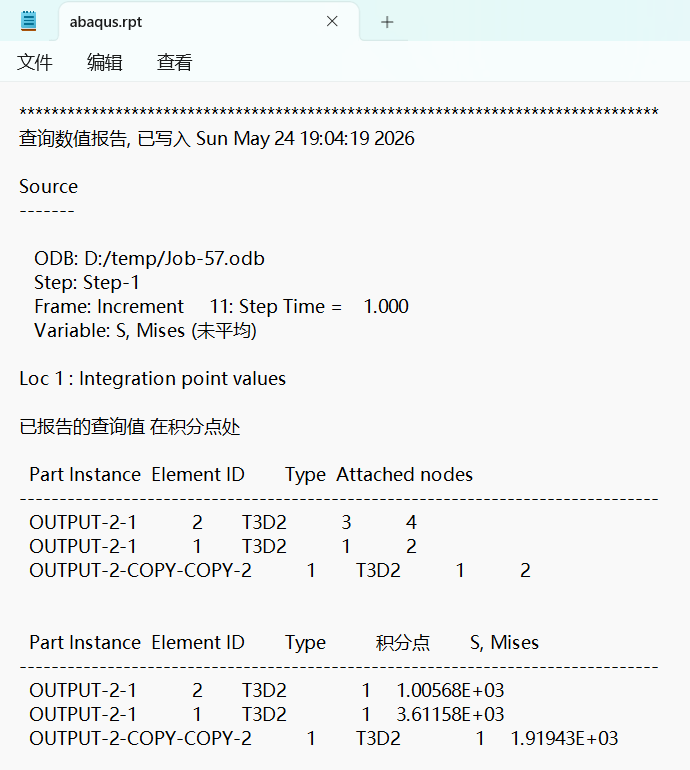

| 位置标识 | 原值 (吨/(cm·s²)) | 换算后 (MPa) |
|---|---|---|
| OUTPUT-2-1 (Element 2)（图中A索） | 1005.68 | 100.57 |
| OUTPUT-2-1 (Element 1)（图中B索） | 3611.58 | 361.16 |
| OUTPUT-2-CO1（图中C索） | 1919.43 | 191,94 |
